Винтовой компрессор — это разновидность ротационного оборудования, принцип работы которого основан на вращении двух роторов, называемых винтами. Этот тип компрессора был впервые разработан шведским учёным Элиотом Лисхольном в 1934 году и с тех пор претерпел множество изменений, сохранив основной принцип работы. Винтовые агрегаты сегодня почти полностью заменили другие типы компрессоров в пищевой, стекольной, химической промышленности и других отраслях, где используется большое количество сжатого воздуха. Рассмотрим, как выбрать и купить винтовой компрессор, а также его принцип действия.
Устройство и принцип работы винтового компрессора

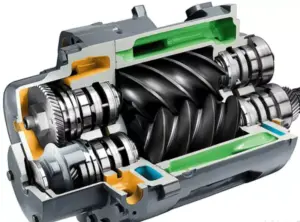

Винтовой компрессор преобразует электрическую энергию в воздушно-газовый толчок. Основной узел устройства — винтовой блок, состоящий из корпуса и расположенной в нём винтовой пары (ведущий и ведомый ротор). Роторы имеют выпуклую и тонкую, вогнутую форму, обеспечивая минимальное расстояние между ними (от 0,1 до 0,4 мм). Роторы вращаются навстречу друг другу, синхронизируясь с помощью шестерён, закреплённых на валах роторов. Герметичность корпуса обеспечивают сальники и уплотнители. В корпусе компрессора также предусмотрены полости для охлаждения, куда подаётся жидкость (вода, масло).
Принцип работы винтового компрессора заключается в следующем:
- После начала вращения роторной пары воздух поступает через впускное отверстие и регулятор всасывания.
- Воздух заполняет винтовые впадины по всей длине.
- Проворачивание винтов уменьшает объём рабочей камеры и увеличивает давление в ней.
- Впадины винта соединяются с выпускным отверстием компрессора, и сжатая среда выходит через радиатор охлаждения.
Масляные и безмасляные компрессоры
Существует два основных типа винтовых компрессоров: маслозаполненные и безмасляные. В маслозаполненных моделях воздух на этапе попадания в роторный блок смешивается с очищенным маслом, которое поступает дозированными порциями. Перед выходом сжатая смесь проходит через картридж сепаратора, где масло отделяется и возвращается в роторный блок. Безмасляные компрессоры используют сухой принцип сжатия воздуха, что обеспечивает высокую степень чистоты сжатой среды.
Преимущества винтовых компрессоров
Винтовые компрессоры обладают рядом преимуществ:
- длительное время автономной работы;
- автоматическое отключение в случае аварии или сбоя сети;
- быстрый монтаж в собственных рамах без специального фундамента;
- низкий уровень шума и вибрации благодаря изолирующим кожухам;
- цифровые блоки управления для лёгкого изменения давления и регулирования энергопотребления;
- экономия электроэнергии до 30 % благодаря использованию винтовых блоков и автоматического управления подачей воздуха;
- низкие требования к обслуживанию (осмотр через 4–8 тысяч часов работы).
Заключение
Винтовые компрессоры — это надёжные, эффективные и экономичные устройства, которые широко используются в различных отраслях промышленности. Их принцип работы основан на преобразовании электрической энергии в воздушно-газовый толчок с помощью вращающихся роторов. Различные типы винтовых компрессоров (маслозаполненные и безмасляные) обеспечивают высокую степень чистоты сжатой среды и могут работать автономно в течение длительного времени.
