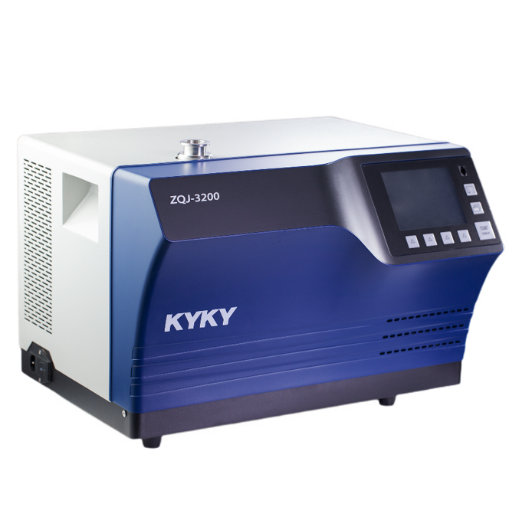

На рынке течеискателей одним из распространенных вариантов является гелиевый вариант. В основе его работы заложен сложный процесс — масс-спектроскопический анализ пробного газа. В качестве последнего выступает гелий, отчего и название такое. Среди достаточно большого количества вариантов, особенный спрос идет на гелиевые течеискатели KYKY https://gelievie-techeiskateli.ru/gelievye-techeiskateli-kyky.
Схема работы не так проста для понимания, но вкратце объяснить стоит. Сперва, газ поступает в прибор, прямиком в масс-спектрометрическую камерами. Она, в свою очередь, находится между полюсами постоянного магнита. Внутри предусмотрено две части прибора — источник и приемник ионов. В источнике проводится процесс ионизации газа. Полученные частицы далее ускоряются за счет действия электрического тока и направляются к приемнику ионов.
Прежде чем идти дальше, стоит уточнить, что ионизированные частицы направлены перпендикулярно действию электромагнитного поля. Соответственно, сами частицы меняют траекторию своего движения. Радиус изменения направления у каждой частицы разный, так как каждое вещество может меняться по массе и другим характеристикам. По итогу, ионный поток распадается на несколько пучков, у каждого из которых своя траектория и направление.
Сразу после этого, ионный детектор фиксирует данные о количестве и массе всех частиц. Акцентируется его внимание на ионах гелия, после чего результат переводится в электрический ток. Если прибор фиксирует изменение тока, то это означает наличие пробного газа. Ну и количество газа будет напрямую определять силу поступающего тока, который будет измеряться.
Стоит подчеркнуть и то, что весь процесс сейчас работает за счет множества датчиков, клапанов, блоков питания и прочей аппаратуры. Это позволило сделать процесс полностью автоматизированным. Если течь подразумевается небольшая, то на помощь приходит функция “дросселирование откачки”. Она помогает сделать испытания более чувствительным. Для крупных течей есть ступенчатое управление током. В целом, это и есть схема работы данного устройства.
